Gotek externa como principal (unidad A) en Amstrad CPC 6128 y ZX Spectrum +3

De
La Gotek externa en el Amstrad CPC 6128, manteniendo la disquetera interna, está referenciada como unidad B, por lo que para acceder a ésta hay que ejecutar el comando |B y si queremos volver a la unidad principal para utilizar los disquetes convencionales, ejecutamos el comando |A.
Como ya comenté en una artículo anterior, hay un vasto catálogo de juegos en formato digital .dsk, que si lo guardamos en un dispositivo USB, se puede acceder a cada uno de estos archivos, o disquetes virtuales, a través de la Gotek. Pero, existe un problema, que es necesario resaltar, y es que al estar configurada la Gotek externa como disquetera secundaria hay muchos juegos que no van a funcionar porque requieren de una carga desde la disquetera principal.

Para resolver esto, en los ordenadores Amstrad CPC 6128 y, creo que también, aunque no lo he podido comprobar, en los Spectrum +3, existe una solución que consiste en puentear el pin 12 con el 11 (masa) del conector de disquetera de la Gotek.

Para ver qué es lo que se pretende hacer, la distribución de los pines del conector de disquetera de la Gotek es la siguiente:
El pin 12 es el de selección de la unidad B. Como se muestra en la tabla, se habilita con 0V, por lo que al puentear este pin con el 11, que es masa, se fuerza a que tenga 0V. Este pin siempre está a 3,3V, a no ser que se ponga a 0, como es en este caso.
Como se puede ver en la imagen, sueldo el cable rojo en el punto de soldadura del pin 12 del conector de la disquetera y el verde en el pin 11. Como solo pienso probarlo, empalmo los dos cables, dejando de esta forma el pin 12 a 0V y por lo tanto seleccionada la disquetera B. Por último, y no menos importante, el jumper se sitúa, como se ve en la imagen de abajo, seleccionando la disquetera secundaria (S1).

La solución más limpia sería poner un interruptor para habilitar o deshabilitar la Gotek como unidad principal, pero esto lo dejo para otro post porque todavía me quedan cosas por hacer.

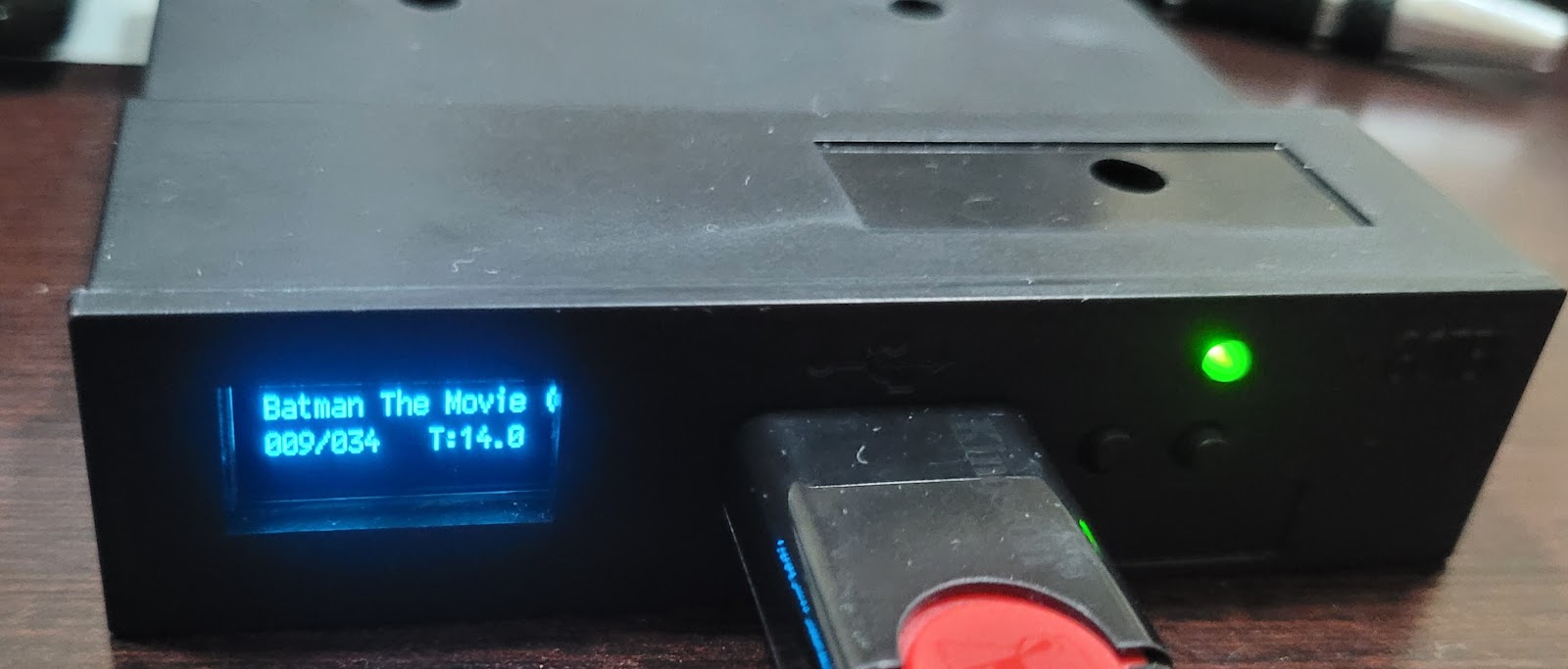

Ahora vamos a ver qué tal se comporta la Gotek con este pequeño apaño. Al encender el Amstrad CPC 6128, y teniendo seleccionado un fichero .dsk en la Gotek, se ejecuta directamente el comando CAT y se tiene que visualizar el contenido del archivo .dsk.
Como se ve el contenido, cargamos el juego con el comando RUN"BATMAN.
Como conclusión, esta pequeña modificación resuelve el problema de los juegos que requieren cargarse desde la unidad principal. Lo adecuado es poner un interruptor en la Gotek para activar o desactivar la disquetera secundaria como primaria, esto lo haré más adelante cuando describa la instalación del rotary para una selección más rápida de los .dsk.
