(Solución) Problema de reproducción de cintas de cassette con receptor bluetooth instalado en Spectrum +2A

En el post que publiqué hace dos años (ZX Spectrum (48K y +2A): Instalación de un receptor de audio bluetooth para cargar juegos desde el móvil), donde explicaba como poner un receptor bluethooth para cargar juegos desde el móvil, no me percaté de un problema muy importante, me lo dejasteis varios en los comentarios, no se podía cargar juegos desde el cassette en un +2A. Éste se queda como anulado. Al teclear LOAD "", la pantalla se queda esperando a que se reproduzca la cinta pero, aunque avanza, no se oye ningún sonido, como si se enmudeciera.

Tenía que buscar una solución para activar y desactivar el bluethooth según desease o no utilizarlo. Si quiero utilizar el cassette, lo dejo desactivado y si quiero carga juegos con la App para Android ZX Tape Player, lo habilito. Es obvio que para hacer esto es necesario instalar un interruptor. Esta idea, inicialmente no me gustó nada, porque tenía que modificar la carcasa para hacer un agujero donde quisiera colocarlo, cosa que realmente no quería ni pensaba hacer, y, además, me parece antiestético.

Finalmente, encontré una opción que me agradaba y me parecía muy interesante, un interruptor táctil. Existen múltiples opciones, pero la que me llamó la atención, es uno que se utiliza para tiras de LED y que además tiene la posibilidad de configurarlo como trimmer, que en este caso no es necesario. Viene con un alambre en espiral que hace de sensor y la verdad es que funciona muy bien.

Montaje del interruptor táctil y el módulo bluetooth

El interruptor táctil tiene una entrada de voltaje  (IN) y una salida (OUT). Cuando está encendido, tiene una luz LED de color azul que se ilumina y en la salida saca el voltaje de la entrada. Y, cuando está apagado, en la salida hay 0V y el LED no se ilumina.

En la protoboard se puede ver que al alimentar con 5V la plaquita del interruptor táctil, si tocamos el alambre en espiral, el LED se enciende y saca por la salida OUT los 5V de la entrada.

Para conectarlo al Spectrum +2A, el conector del cassette de la placa base tiene 5 pines: GND, PLAY, +5V, REC y TEST.

Por debajo de la placa base del Spectrum soldamos un cable negro que vaya del pin GND a la entrada IN (-) del interruptor táctil, otro cable rojo del pin +5V a la entrada IN (+) del interruptor y un cable azul del pin PLAY al punto de soldadura marcado con la letra (L) del receptor bluetooth.

De la salida OUT (-) del interruptor soldamos un cable negro hacia la entrada BAT (-) del receptor bluetooth y otro cable rojo de la salida OUT (+) del interruptor hacia la entrada BAT (+) del receptor bluetooth.

Situó el interruptor táctil y el módulo bluetooth en la esquina superior derecha del Spectrum y pego con cola caliente el interruptor en la pared de en frente de la carcasa.

Finalmente, pongo cinta aislante para tapar los componentes más elevados de la placa del receptor bluetooth y pego con cinta adhesiva de doble cara la placa del receptor en la carcasa,  para evitar que se mueva, quedando todo con la siguiente distribución

Nota: La placa base es del +3 y el cable multihilo gris es para conectar una disquetera externa. Ver post Convertir Spectrum +2A en +3 (Upgrade de +2A a +3)

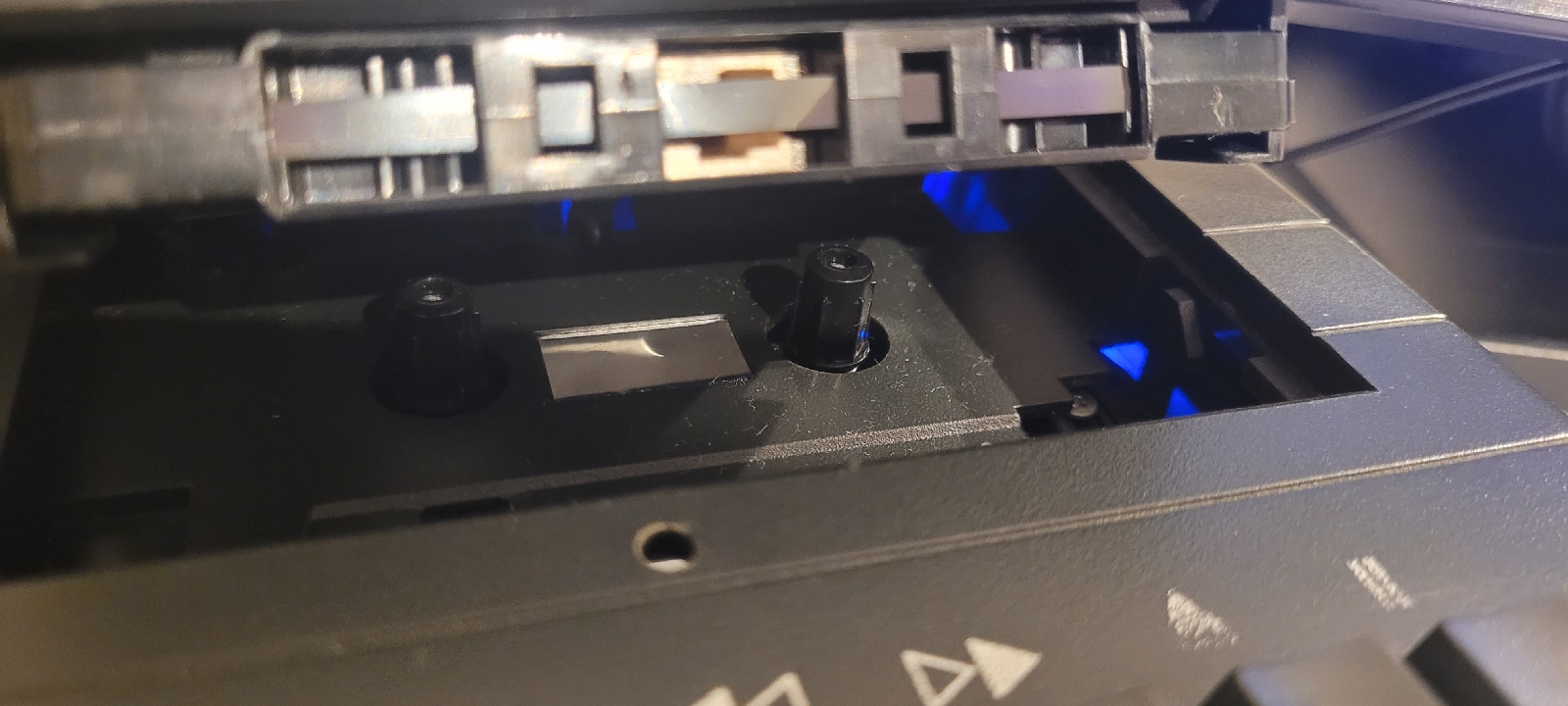

Después de cerrar todo, al encender el Spectrum, el receptor bluetooth aparece apagado, pudiendo utilizar el cassette. Para encenderlo, tenemos que dar un ligero toque en la parte trasera de la esquina superior derecha del Spectrum. Podemos comprobar que el módulo bluetooth está encendido si, al abrir la tapa del cassette, vemos una luz de color azul en el interior.

Una vez encendido lo conectamos al móvil. En la configuración del bluetooth de Android nos aparecerá algo parecido a la siguiente imagen.

Una vez que esté vinculado, podremos utilizar la App PlayZX o ZX Tape Player para cargar juegos desde el móvil. Mientras esté el bluetooth activado no podremos cargar cintas desde el cassette.

Si queremos utilizar el cassette y el bluetooth está activo, para desactivarlo se da un ligero toque con el dedo en la esquina superior derecha de la carcasa y el interruptor se desactiva apagando el receptor bluetooth.

Conclusión

Esta modificación es obligatorio hacerla si queremos poner el receptor bluetooth en el +2A y seguir utilizando el cassette, si no se hace, el cassette quedaría totalmente anulado.

El interruptor táctil funciona muy bien, solo se activa o desactiva si se pulsa exactamente donde está el sensor, que al estar en la esquina superior derecha no molesta para nada y su estado no se verá afectado si pulsamos las teclas del reproductor de cassette o las del propio teclado.

Existen múltiples tipos de interruptores táctiles, unos más económicos que otros, pero para mí, éste, aunque sea de los más caros, es muy fácil de instalar y no requiere de ningún tipo de configuración adicional, quitándonos de posibles complicaciones.

D.R. Spectrum
